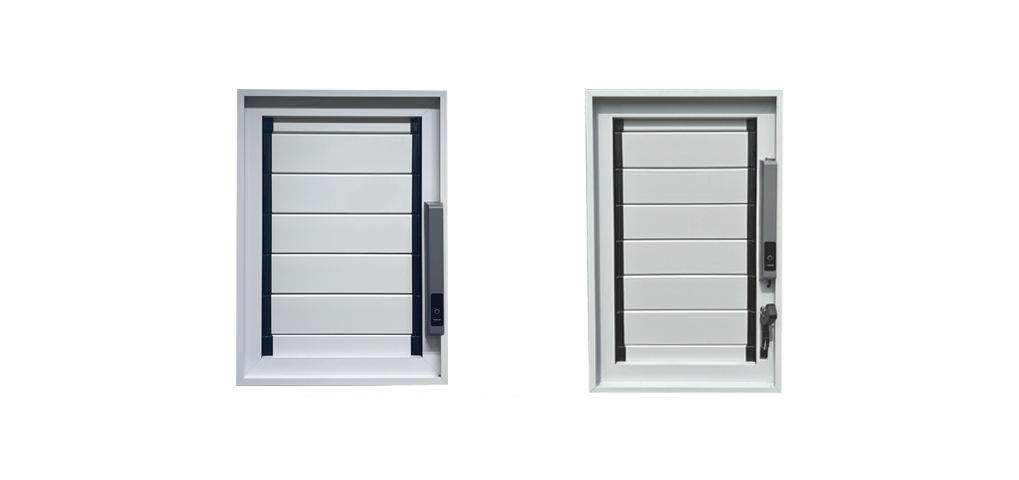

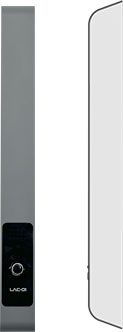

LAC-01컨트롤 이란?

LAC-01 컨트롤은 케이스 내부에 모터 및 센서, 구동시스템,리모컨 수신부 등을 설치한 일체형 에어컨연동 컨트롤 시스템 입니다. 컨트롤 내부에 전류센서 및 온도센서, 빗물감지센서를 장착해 에어컨 사용시 센서에 의해 SYSTEM LOUVER를 자동으로 개폐하는 최신 환기시스템 입니다. 컨트롤에 에러 발생시 알람이 발생하여 안전하게 사용 할수 있고 전용 리모컨(RF) 및 스위치를 이용해 수동 개폐도 가능한 최신 제품 입니다.

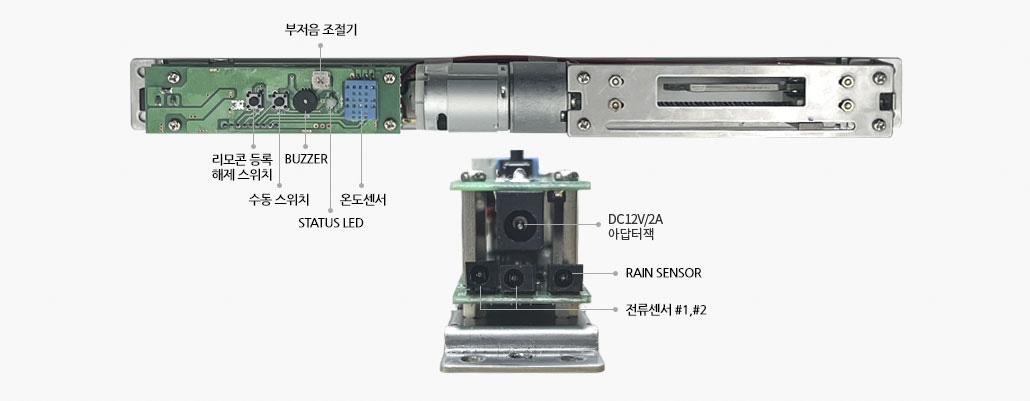

LAC-01 컨트롤 구성

LAC-01 컨트롤 기능

* 클릭시 확대된 이미지를 볼 수 있습니다.

* 좌우스크롤이 가능합니다.

번호 구분 사용 부품 동작 기능
1 STATUS LED 3Ø GREEN/RED
(2-COLOR LED)
GREEN LED 점등 POWER ON 표시및 자동모드 대기 상태
RED LED 점등 수동모드 동작 상태
RED LED 점멸 고장 또는 ERROR 발생시 상태 표시
ERROR 시 해제는 전원코드 탈거후 재삽입
2 FUNCTION 스위치 2회로 4P DIP SW SW1 의 기능 부저음을 ON 또는 OFF 한다.
SW2 의 기능 온도센서 기능을 ON 또는 OFF 한다.
3 BUZZER 9.5Ø 5V 용 BUZZER 동작음 방출 OPEN/CLOSE/ERROR 시 동작음을 낸다.
ON / OFF 가능
4 리모콘 설정 스위치 6 X 6 TACT 스위치 INTURRUPT 리모콘 등록 : 본 SW 를 누르고 리모콘의 열림 SW를 2회 누름.
리모콘 해제 : 본 SW 를 길게 10초간 누름.
5 수동 조작 스위치 6 X 6 TACT 스위치 INTURRUPT 1회 누름시 : SLAT 90° OPEN (완전 OPEN)
1회 추가 누름시 : DOOR 45° OPEN (절반 OPEN)
1회 누름시 : SLAT 45° OPEN (절반 OPEN)
1회 추가 누름시 : SLAT CLOSE (동작후 자동모드로 전환)
수동 조작시 STATUS LED는 적색 점등
수동조작 스위치로 SLAT을 OPEN시 (RED점등)
5분 ~ 5분 30초 후 자동으로 CLOSE (자동모드 전환)
6 온도센서 온도전용 항시 온도 CHECK 설정값 : 40 ℃ ~ 45 ℃
설정온도에 도달하면 SLAT 90° OPEN
37℃ ~ 42℃ 이하로 내려가면 약 3초후 SLAT CLOSE
ON / OFF 가능
7 전류센서 (외부장착) 에어컨 실외기 AC220V 전원선 1가닥에 끼울것 (전류의 흐름 방향표시에 맞게 장착 할것) 항시 전류 CHECK ①열림 : 에어컨을 켜면 실외기가 작동하고 이때 흐르는 전류를 감지(1.2A 이상) 3초후 SLAT을 개방한다
②닫힘 : 에어컨을 꺼서 전류의 흐름이 중지되면 약 3초후 SLAT를 CLOSE한다.
(이때 동작 전류는 1.2A 이상일때 콘트롤러가 동작하며,
대기상태일 때는 전류가 1.2A 미만이므로 동작하지 않는다.)
에어컨 실외기 2대까지 감지가능
8 빗물 감지 센서 (외부 장착) 항시 빗물 CHECK SLAT 90° OPEN시 빗물이 감지되면 45° OPEN 으로 전환.
센서의 빗물이 마르면 SLAT 90° OPEN 원래 상태로 전환.
(빗물센서는 AUTO모드에서만 동작함)
9 무정전전원장치 SMPS DC12V 어댑터에 내장되어있는 충전형 배터리를 통해 전원차단시 임시작동 가능
10 리모콘 사용 315MHZ RF 리모콘 리모콘의 등록 리모콘 설정스위치 누르면 부저음과 함께 적색 LED점등되고 리모콘의 열림 버튼 2회 누르면 등록완료.(리모콘 복수 등록 가능)
리모콘의 해제 리모콘 설정스위치를 10초간 길게 누르면 등록되어 있는 모든 리모콘 해제.
열림버튼 최상단의 버튼을 누르면 90° OPEN (완전 OPEN)
비열림 버튼 중간의 버튼을 누르면 45° OPEN (절반 OPEN)
중간의 버튼을 누르면 45° OPEN (절반 OPEN) 최하단의 버튼을 누르면 SLAT CLOSE

LAC-01 컨트롤 각부의 기능

◈ 모터 Ass'y
모터, 모터감속기, 센서, 수신부 등으로 구성되어 센서로 부터 신호를 받아 루바의 SLAT을 개폐하는 기능

◈ 감지센서
에어컨 실외기 작동시 발생하는 전류를 감지하여 모터 Ass’y 로 전달하여 작동하는 전류감지센서와 실외기실의 실내 온도가 40℃ 이상일 경우 온도센서가 감지하여 루바의 SLAT 자동으로 개폐하는 기능.

◈ 수동개폐용 스위치 및 리모컨
LAC-01 컨트롤에는 수동으로 개폐하는 스위치가 설치되어있어 필요시 수동으로 루바의 SLAT을 개폐할수 있으며 컨트롤 내부에 리모컨 수신기가 있어 전용리모컨(RF)을 사용해 수동 개폐도 가능한 기능.

◈ DC12V 아답터 및 케이블
모터 Ass'y에 DC12V 전원을 공급하며 감지센서로 부터의 신호를 케이블을 통하여 LAC-01 컨트롤에 전달하는 기능.

◈ 에어컨 연동루바의 연결링크
에어컨 연동루바의 SLAT을 하나로 연결하여 개폐되도록 모터 감속기와 연결 시키는 기능.

◈ 무정전 전원장치
전원 차단시 전원어댑터에 내장되어 있는 충전형 배터리를 이용하여 임시작동이 가능한 기능.

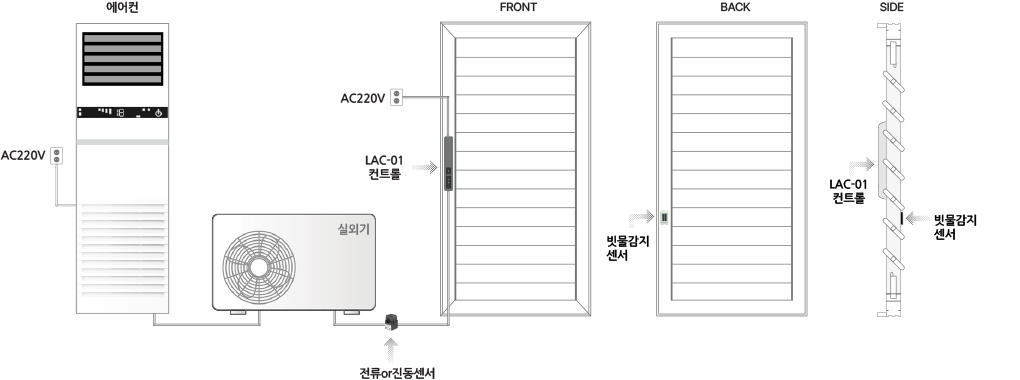

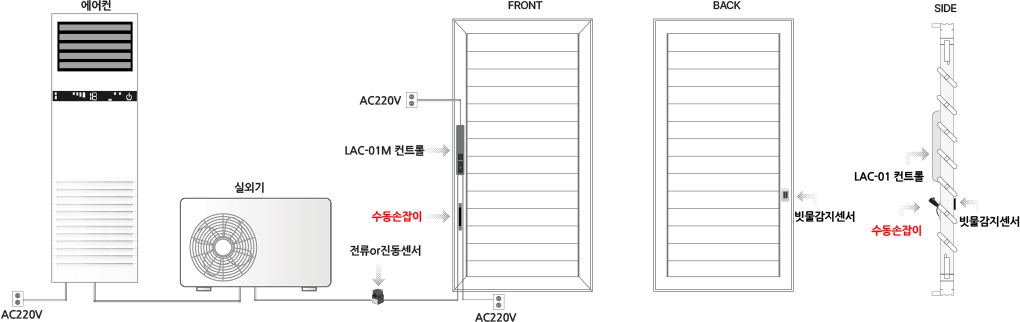

LAC-01 레이아웃

LAC-01 주요특징

  • · 에어컨 실외기가 동작 혹은 정지시에 SLAT 자동개폐
  • · 실외기 동작시 전류센서가 전류를 감지하여 SLAT 자동개폐 (최우선모드)
  • · 전류센서가 고장시 실외기가 동작되는 경우 온도센서에 의해 작동
  • · 외부에 설치된 빗물센서에 빗물 접촉시 루버창이 90˚에서 45˚로 전환
  • · 사용자의 의지에 따라 수동스위치 및 리모콘으로 루버창을 개폐할수 있음.
  • · 정전시 전원어댑터에 충전형 배터리가 내장되어있어 임시작동 가능
  • · 자동루버 동작시 알람소리를 발생시켜, 사용자에게 루버날개가 열리고 닫힘을 알림
  • · 사용자의 의지에 따라 알림소리는 ON / OFF가 가능
  • · 작동오류시 부저음이 발생되어 알림경고음이 발생됨
  • · 제품 고장시 유지/보수가 간편함
  • 에어컨 가동시 실외기
    전류를 감지하여 자동 개폐

  • 외부에 장착된 센서로
    빗물 내부 유입 억제

  • LAC-01컨트롤에 내장된
    온도센서로 감지하여 자동 개폐

  • 전기공급 차단 및 정전시
    예비전력을 이용하여 임시개폐가능

  • 작동 및 에러발생시 부저음 발생
    ( ON/ OFF 가능)

  • 제품 고장시
    쉽고빠르게 교체가능

  • 사용자가 직접 주제어기의
    수동버튼을 눌러 강제 환기가 가능함

  • 사용자가 원거리에서 리모콘을
    사용하여 강제 환기가 가능함 (옵션)

LAC-01 제품사양

* 좌우스크롤이 가능합니다.

모델명 LAC-01
제품구성 시스템루버 , LAC-01 자동컨트롤 , 전류센서, 빗물감지센서 , 어댑터
센서종류 전류센서 , 온도센서 , 빗물감지센서
온도센서 작동범위 40℃~45℃
날개 개폐시간 3~5초 이내
주제어기 사이즈 36mm x 330mm x 46mm
주제어기 내구성 50,000회 개폐 테스트 통과
어댑터 전원 ①입력 : AC 100~220V (50/60Hz) ②출력 : DC12V

품질인증현황

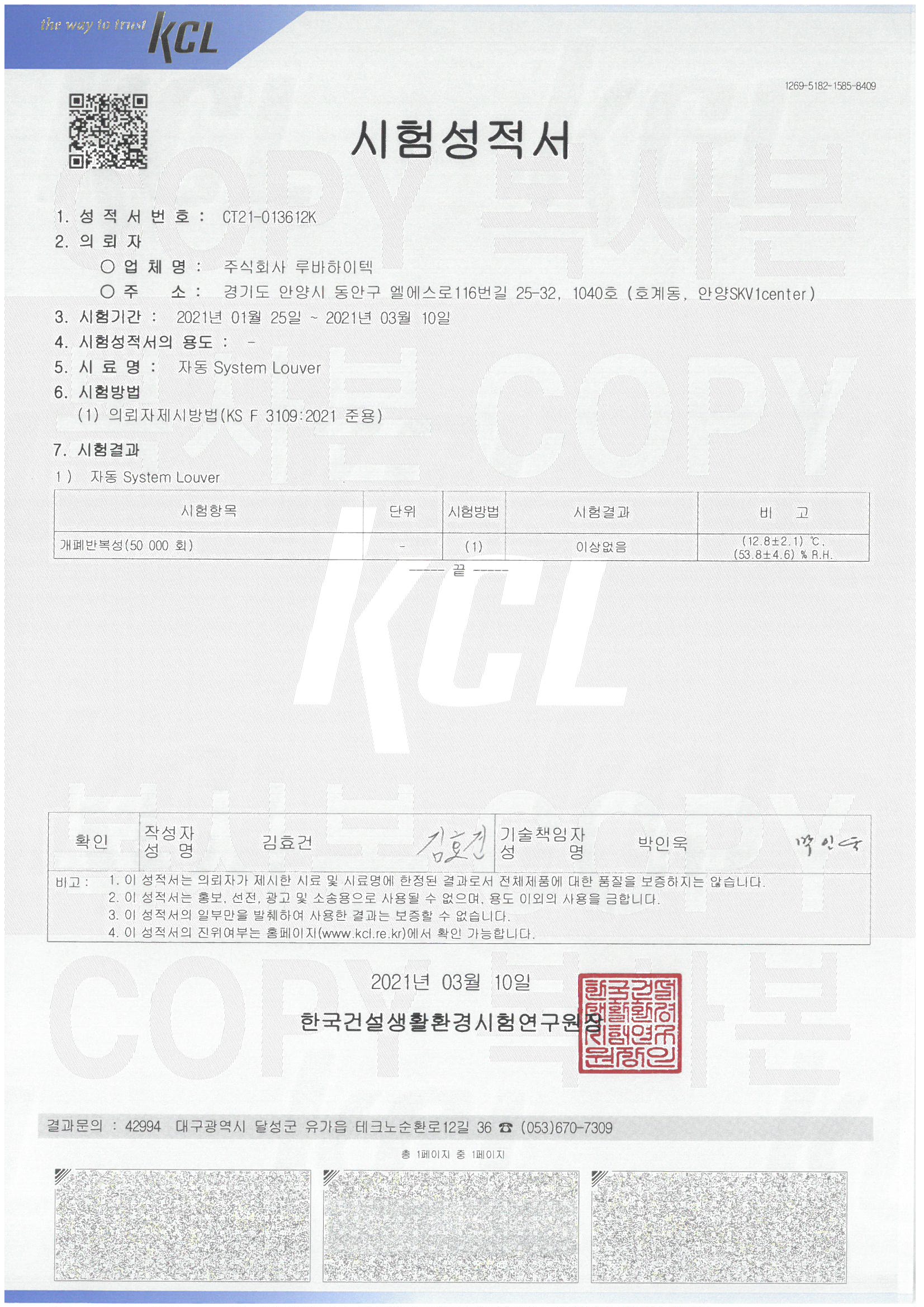

  • 개폐 반복 50,000회 테스트

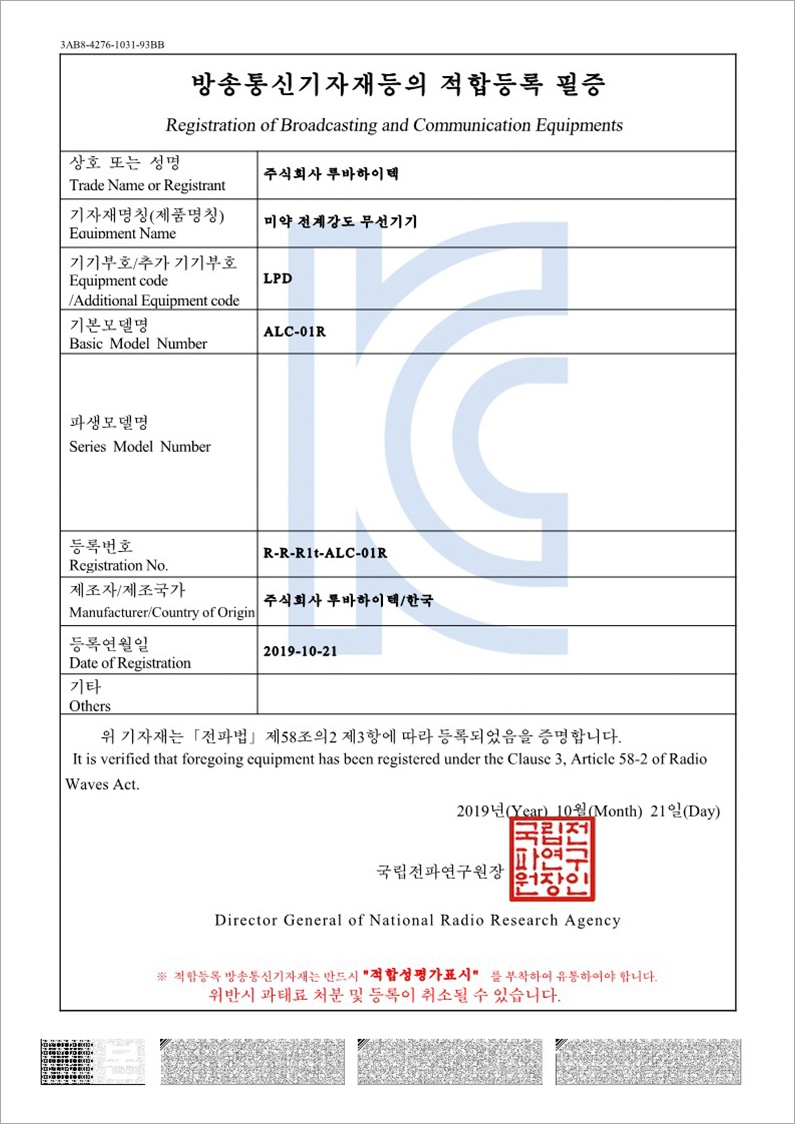

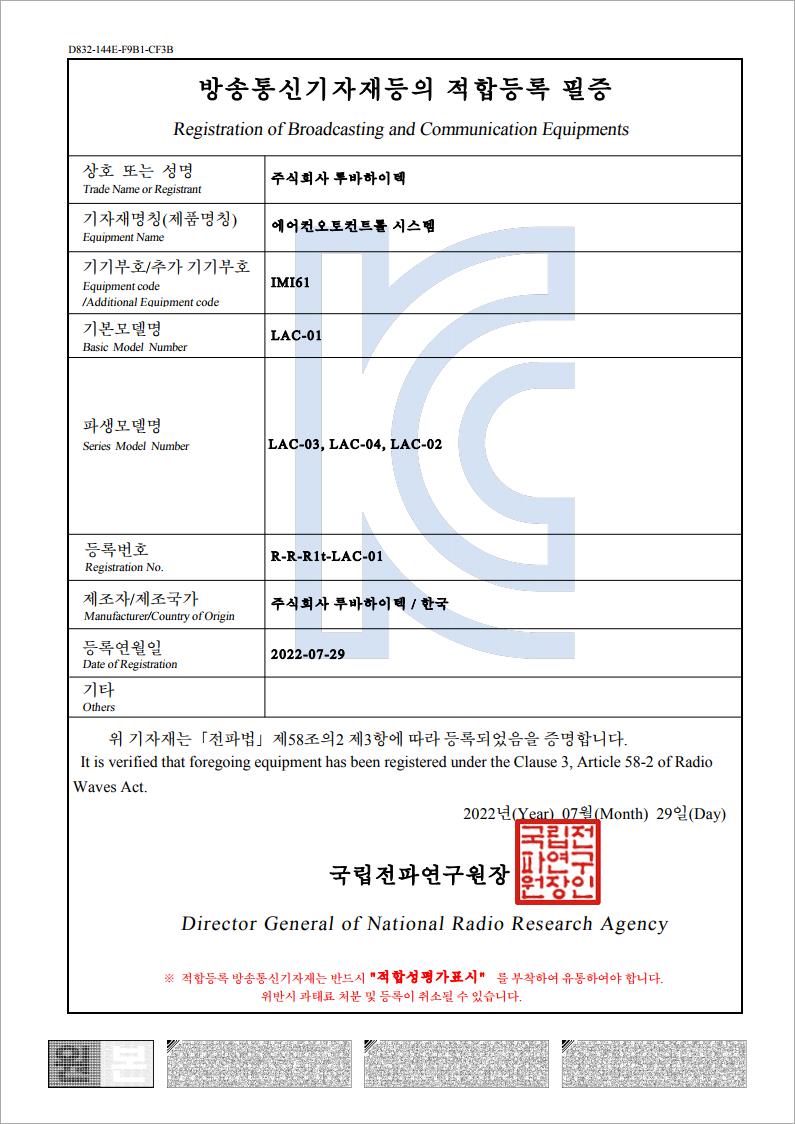

  • 전자파 적합등록 필증

X

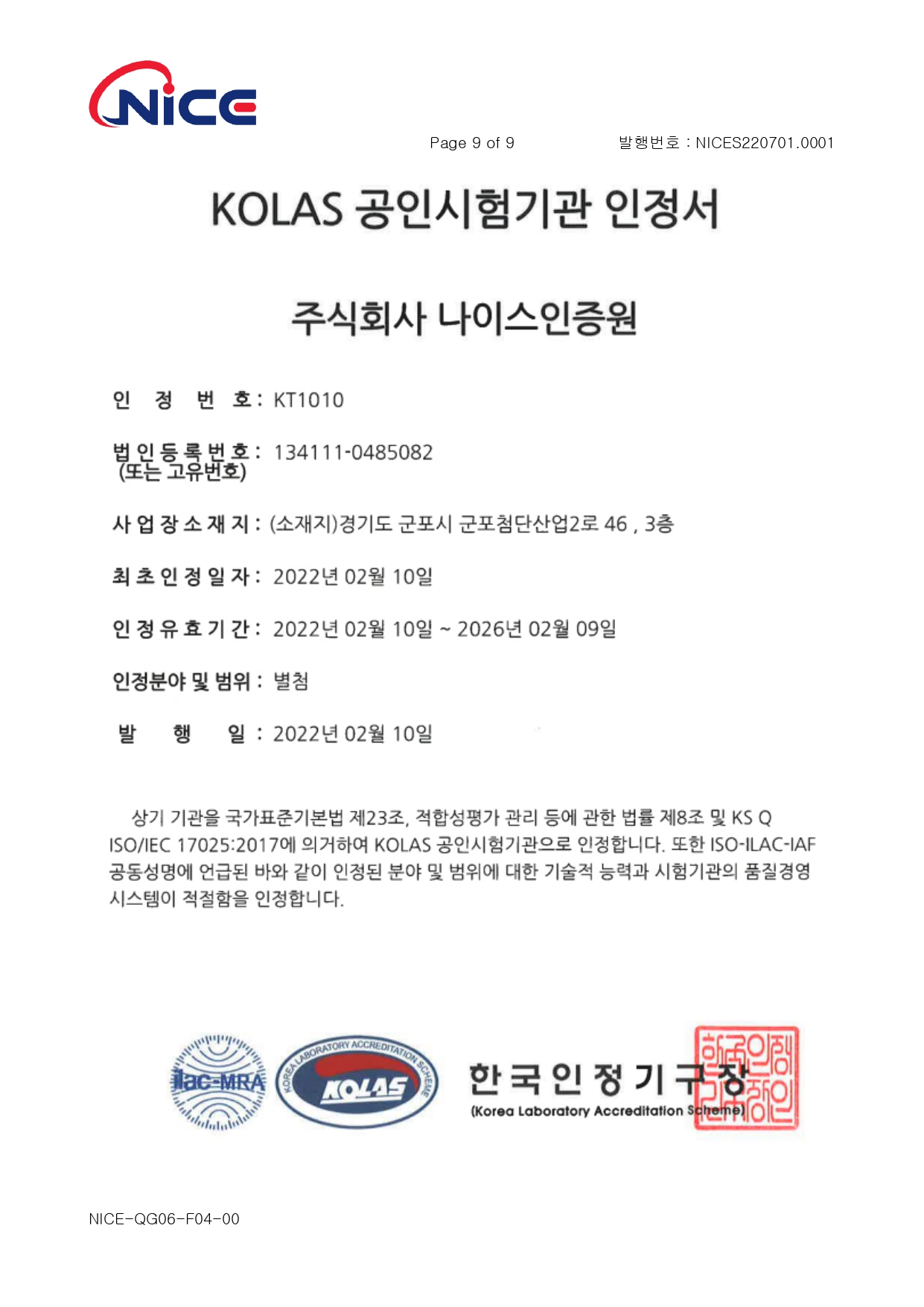

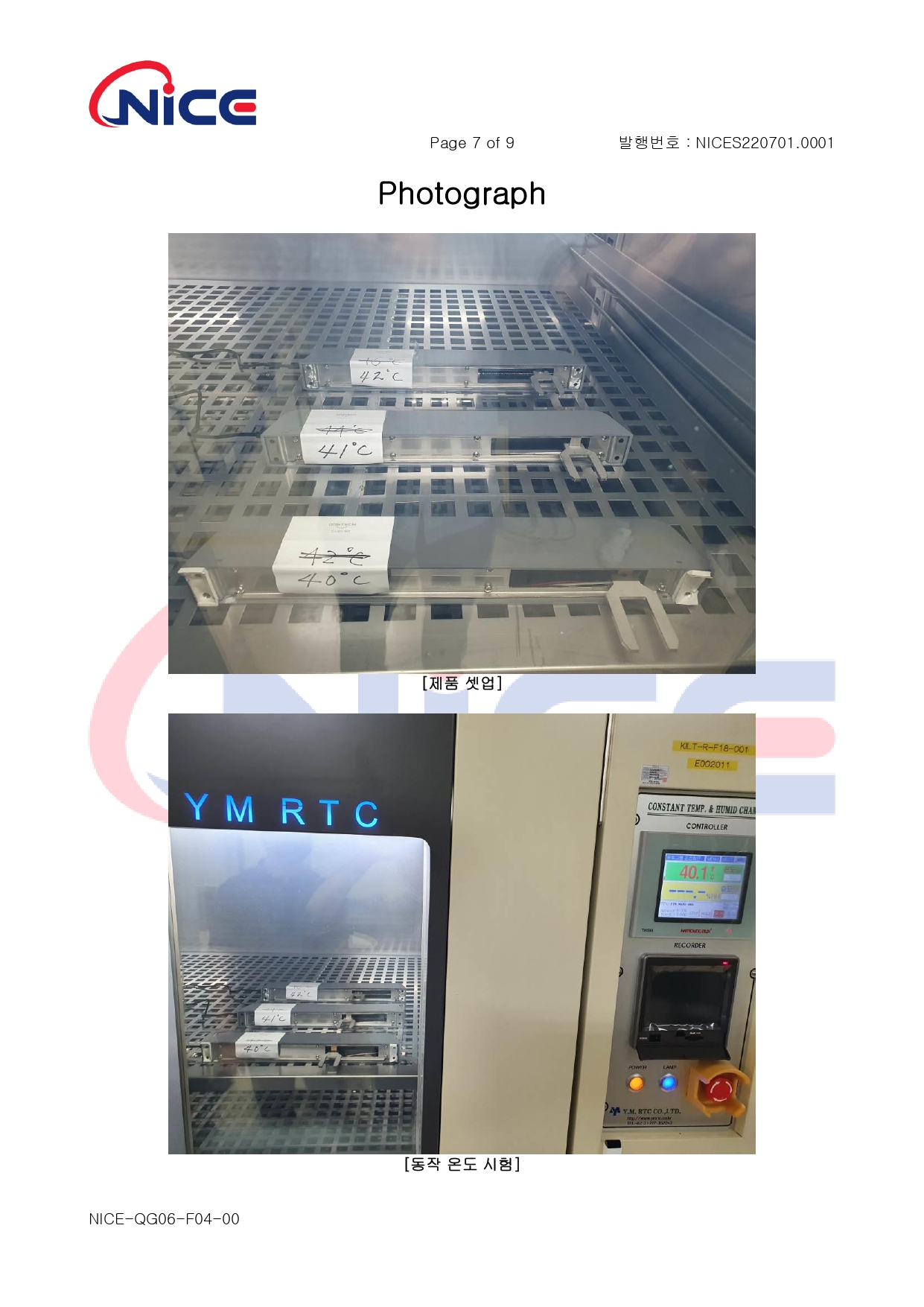

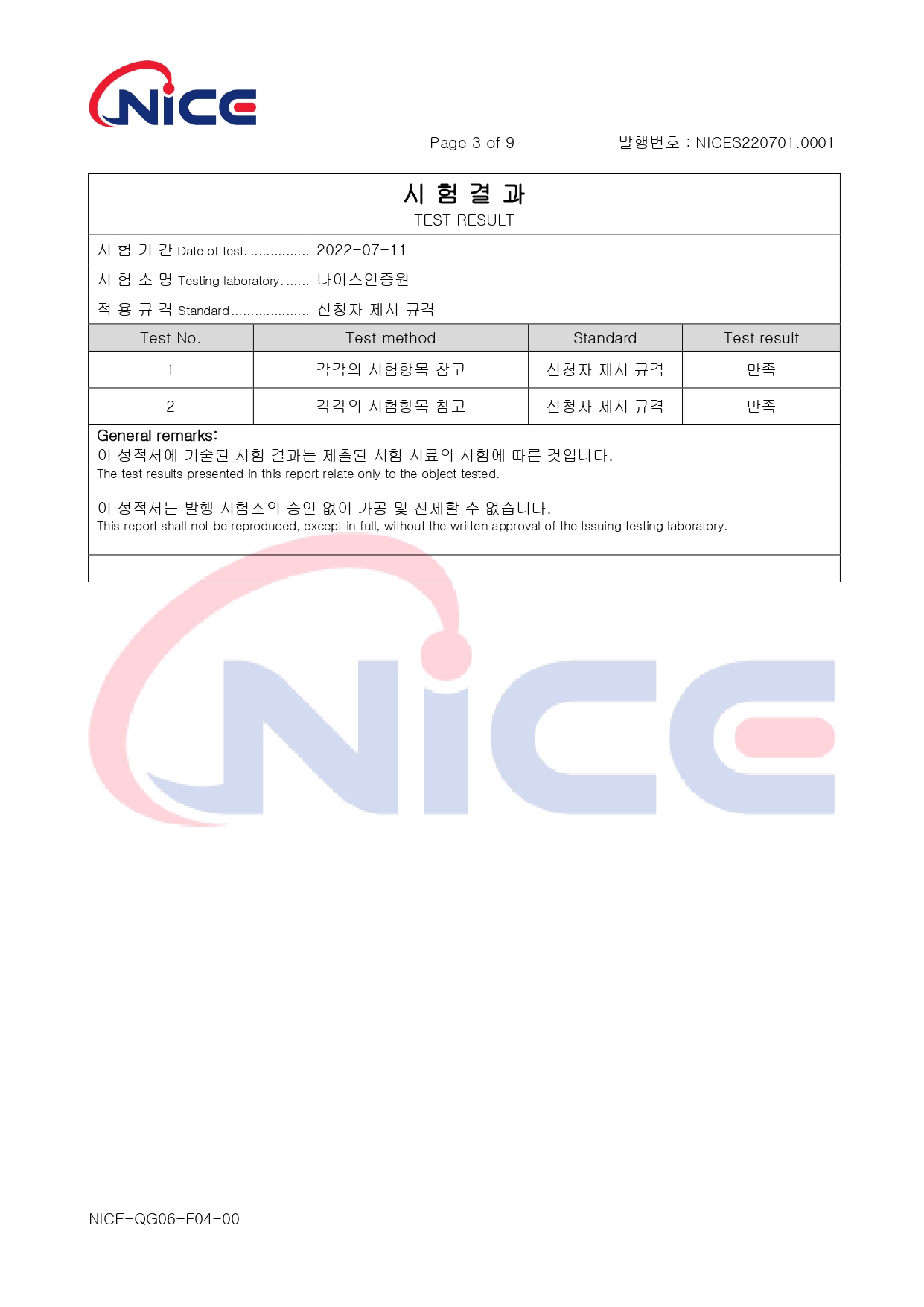

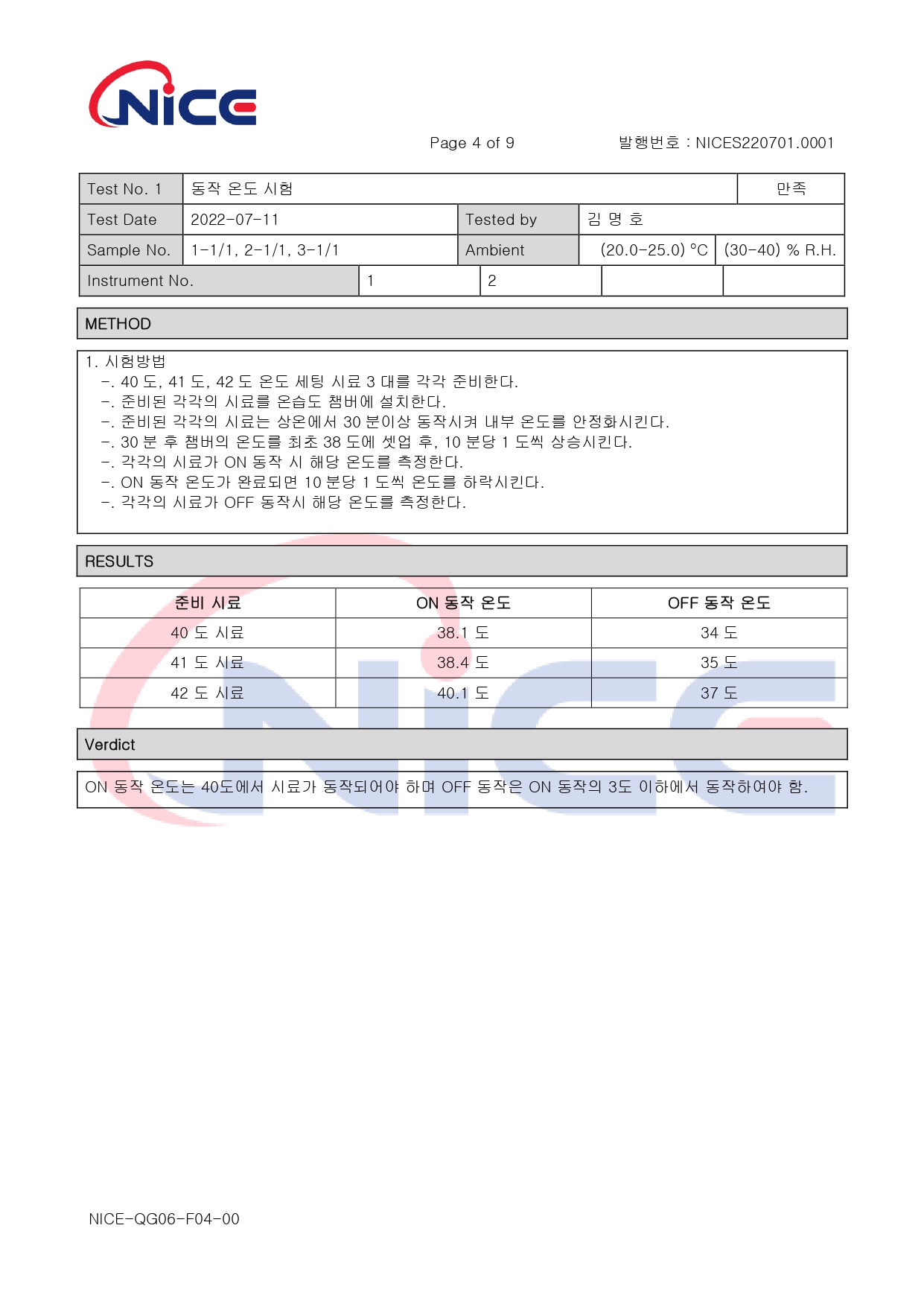

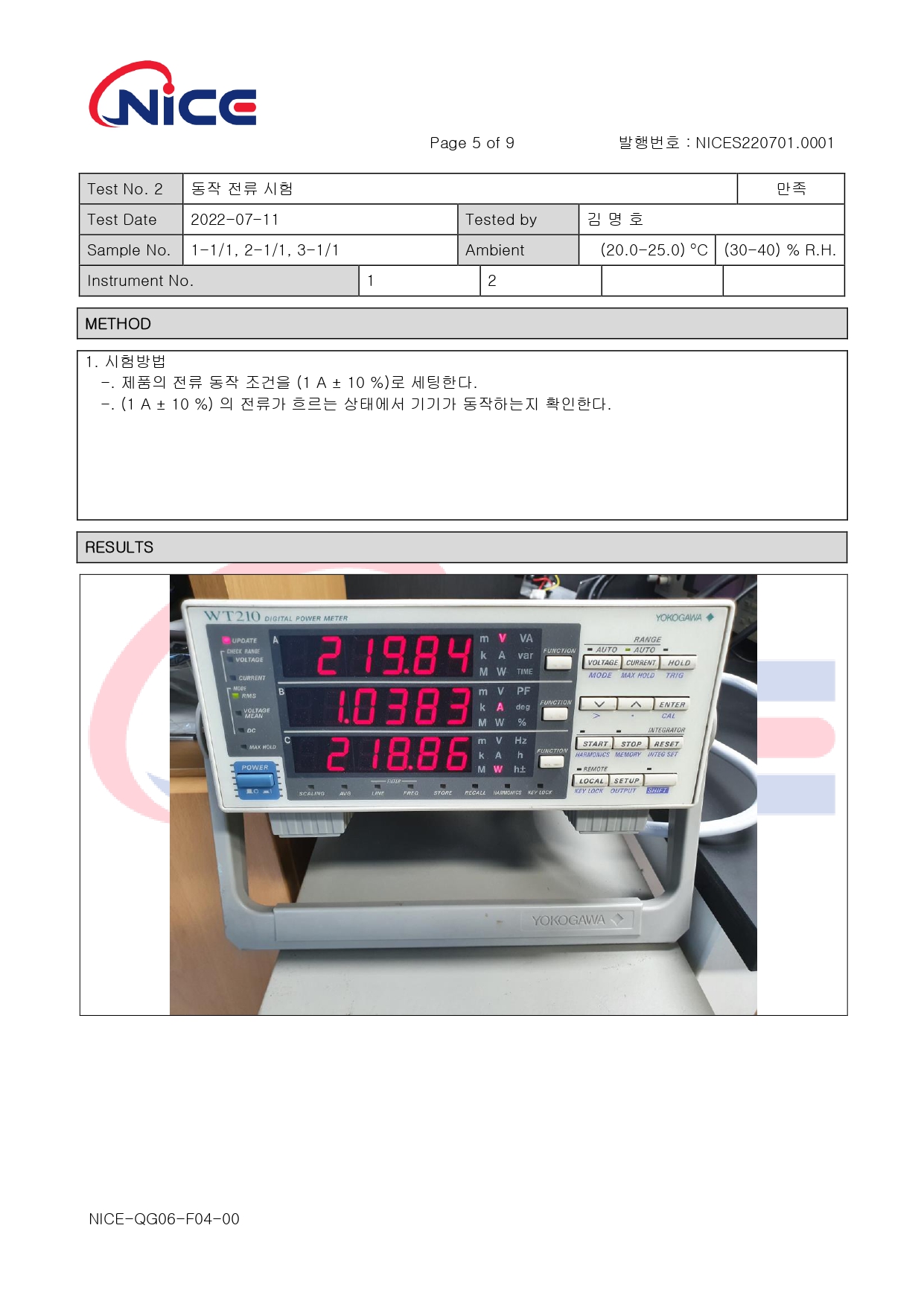

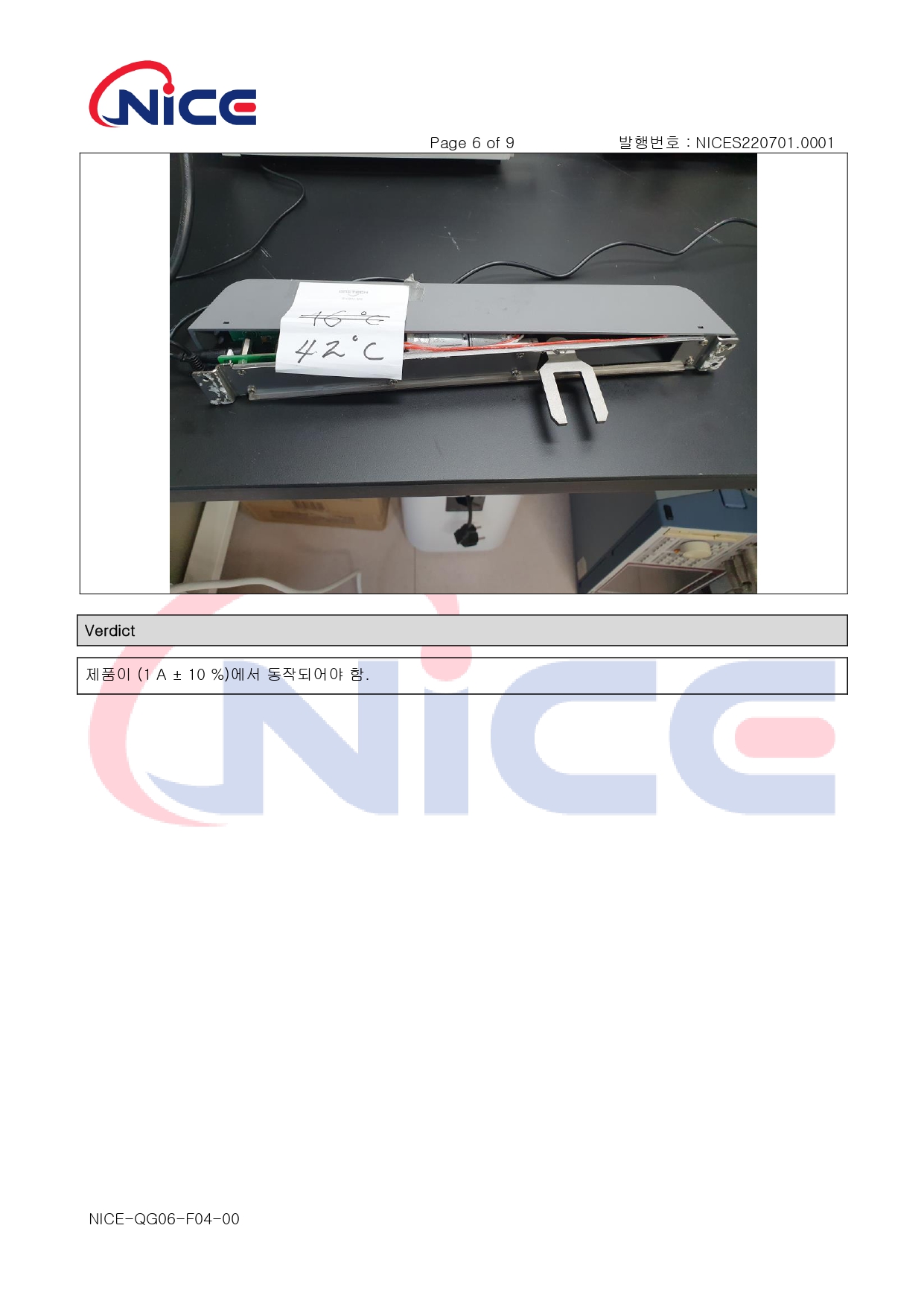

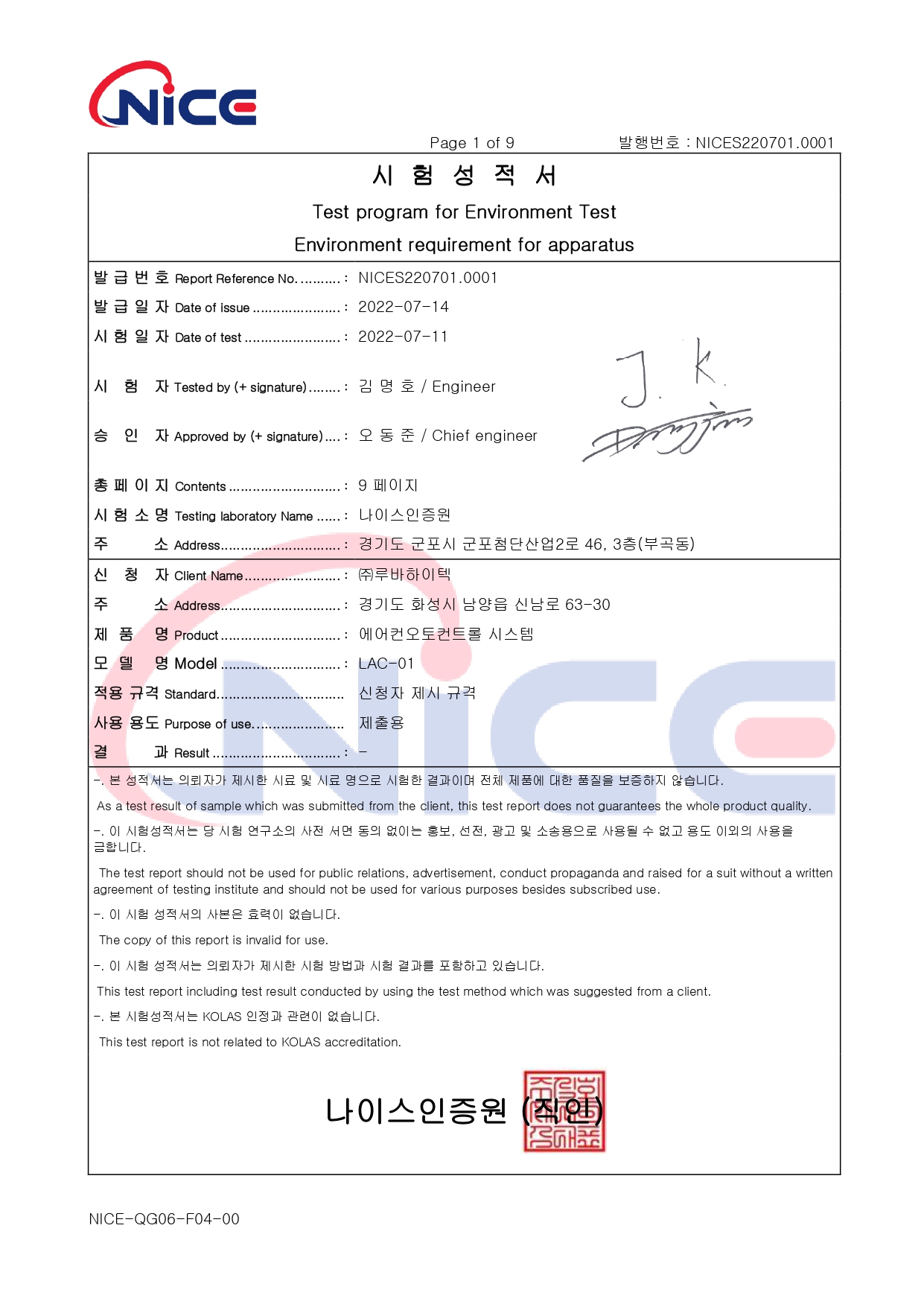

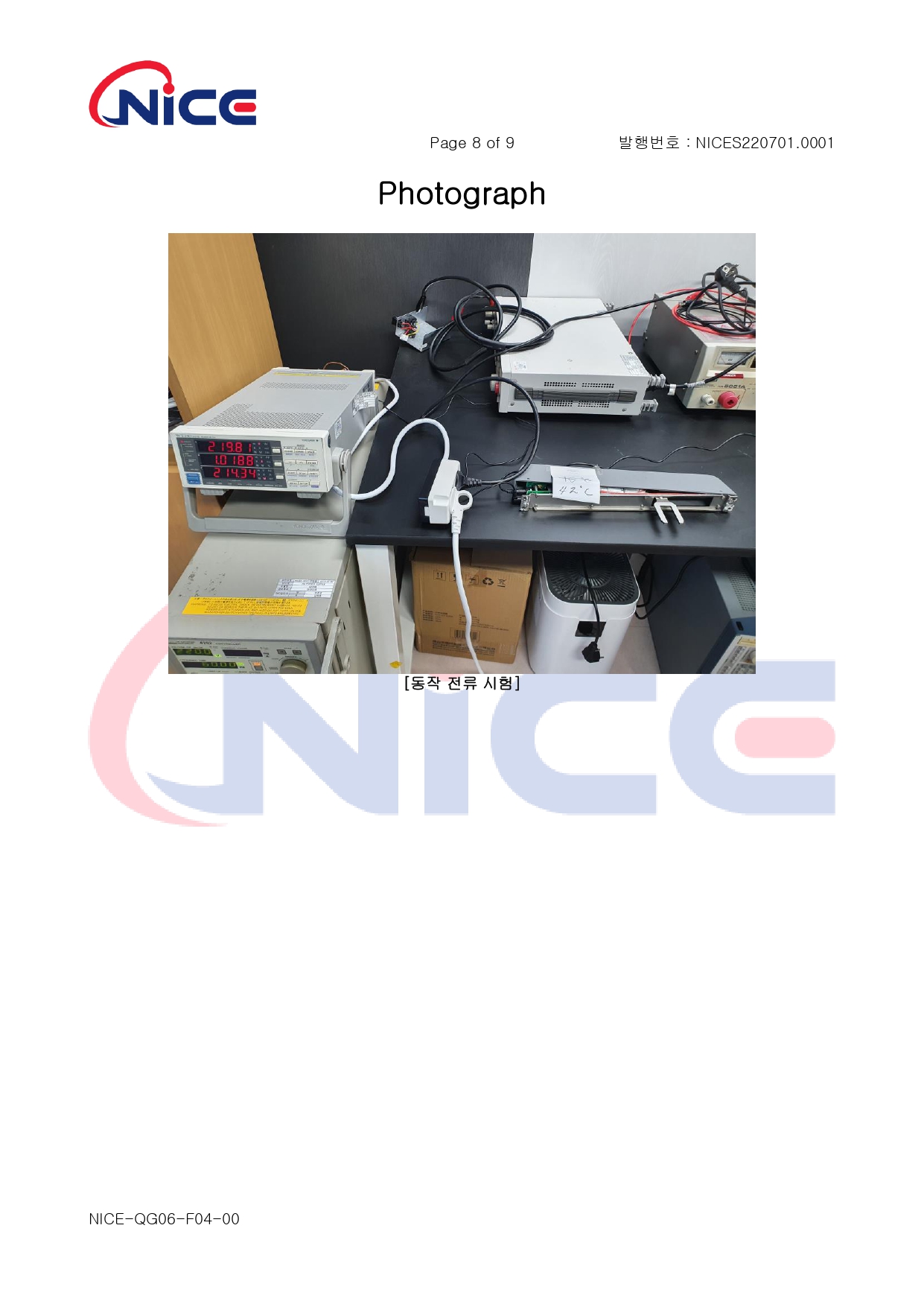

온도 및 전류센서 시험성적서
